이번 포스팅은 Omada 컨트롤러

정책 라우팅 설정입니다.

​

제가 설정하는 정책 라우팅은

​

인터넷 두개를 라우터에 연결하고

A 서브넷은 A인터넷 사용

B 서브넷은 B인터넷 사용 방법입니다.

​

전화 녹음 , 인터넷 , 와이파이







전화 녹음 , 인터넷 , 와이파이





전화 녹음 , 인터넷 , 와이파이



​

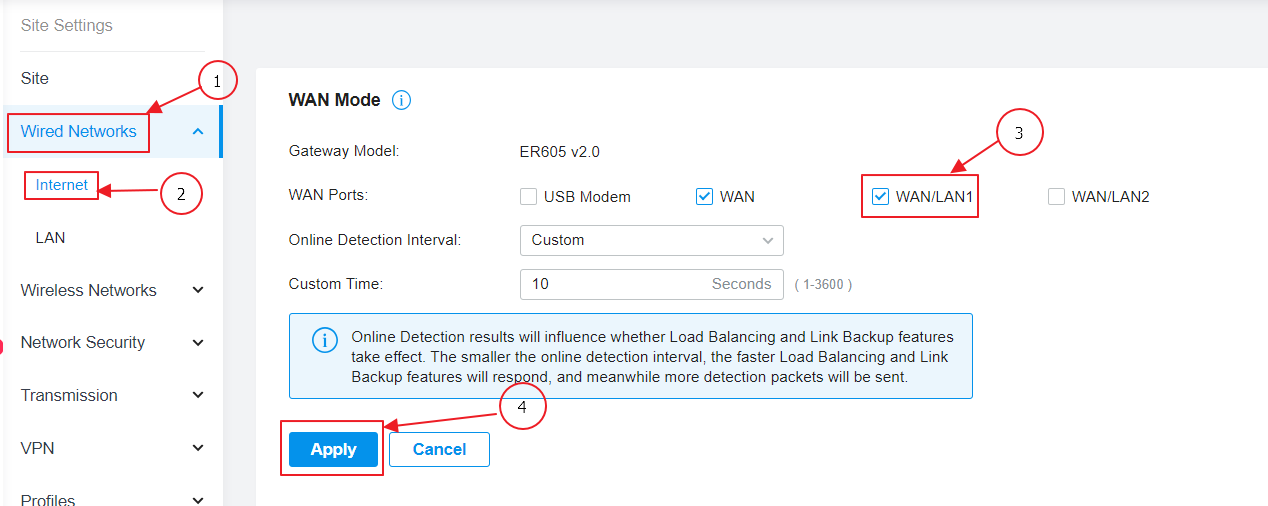

먼저 라우터 WAN/LAN1 포트에

인터넷을 연결하고

​

Omada 컨트롤러에 접속하여

위 사진과 같이 WAN/LAN1 설정을 합니다.

​

​

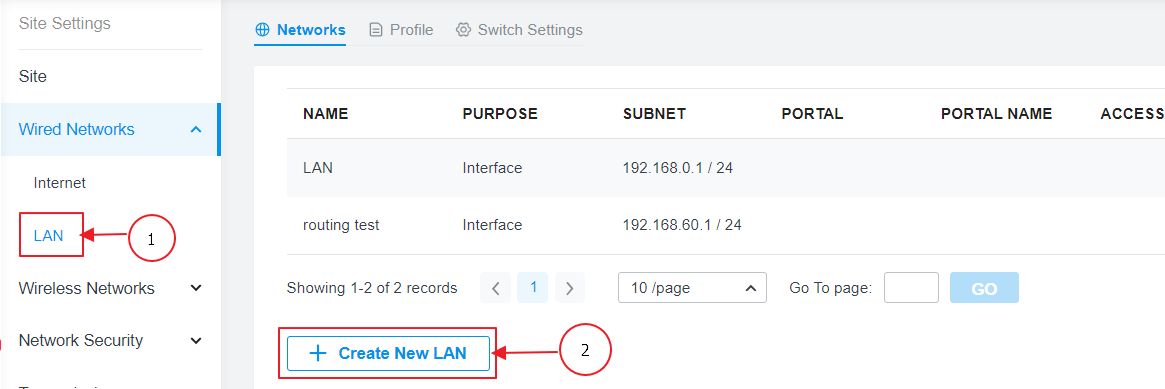

그리고 B 서브넷을 새로 만들기 위해

위 사진과 같이 접속합니다.

( 저는 이미 만들어 놓았습니다. 사진상 )

​

​

​

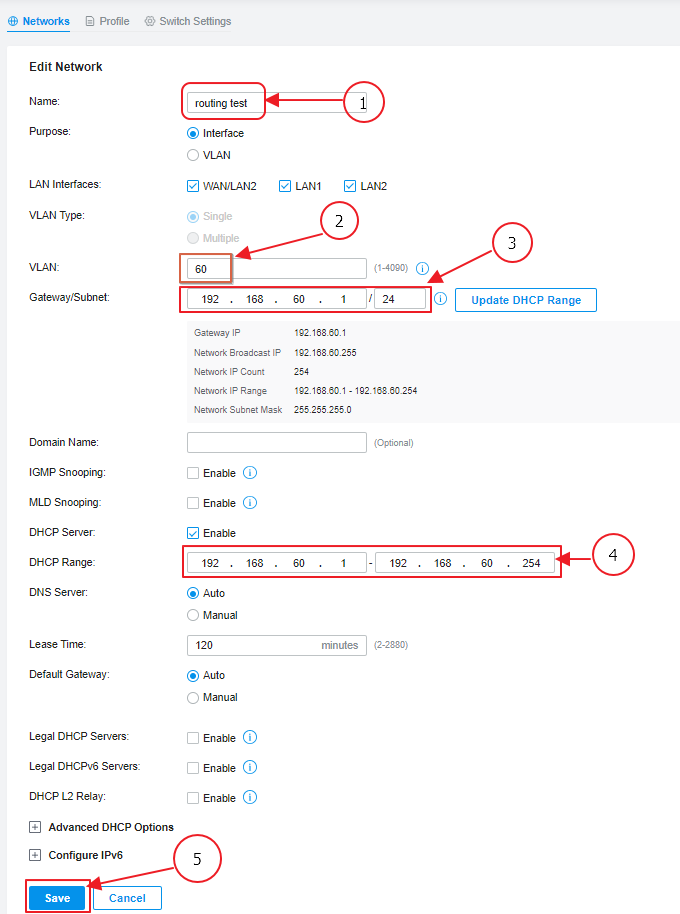

위 사진과 같이 이름과 서브넷을 만들고

저장을 누릅니다.

​

​

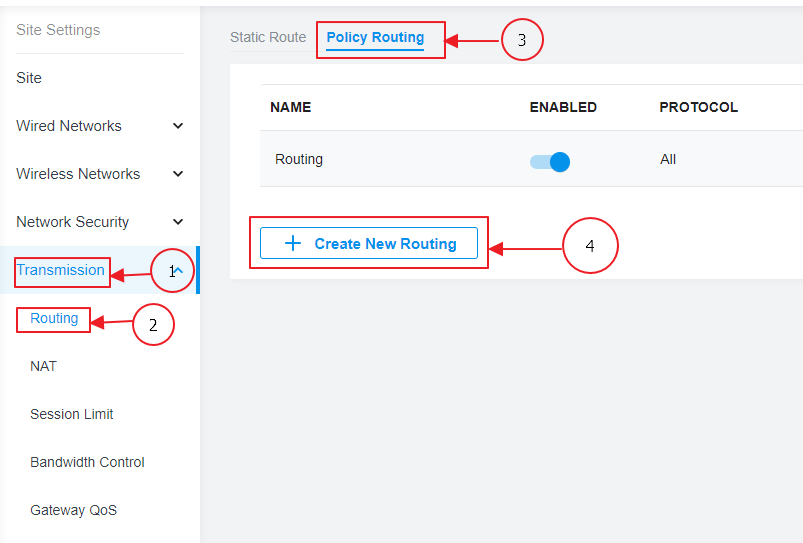

그리고 Transmission - Routing 로 가서

라우팅 설정을 새로 만들기 합니다.

​

​

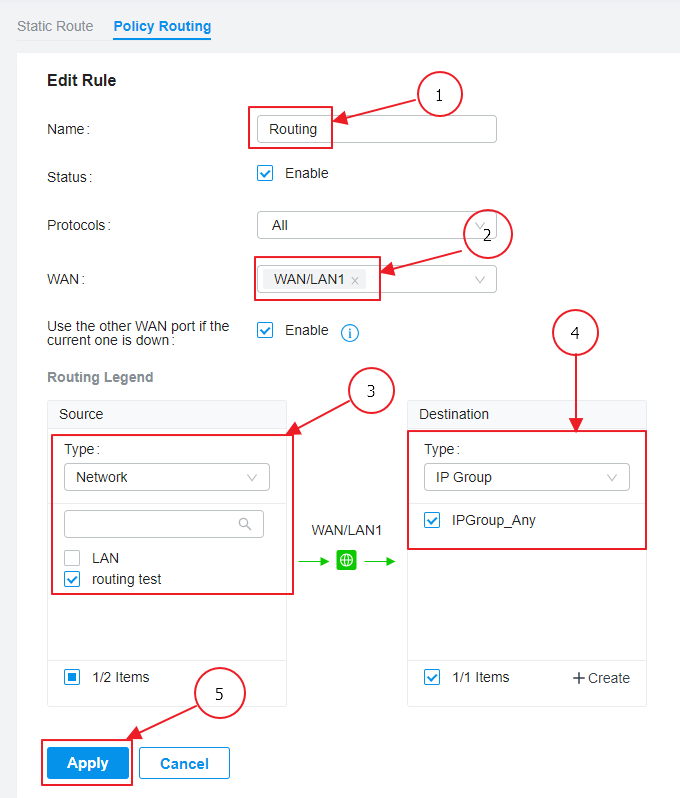

이름과 WAN 포트 그리고 Source 에서는

방금 만든 서브넷 ( routing test ) 를

클릭합니다.

​

Destination 에서는 IPGroup_Any 로 설정합니다.

그리고 저장을 누릅니다.

​

​

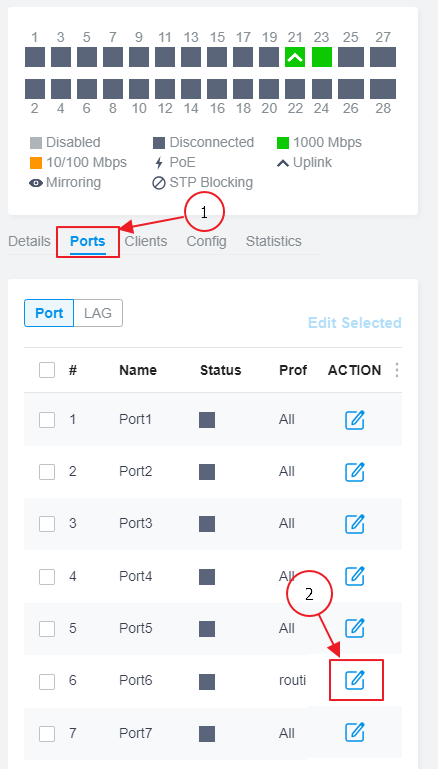

이제 스위치로 가서 포트 설정을 합니다.

​

저는 B 인터넷을 사용하는 PC를

스위치 6번 포트에 연결을 할거라서

6번포트 설정을 누릅니다.

​

​

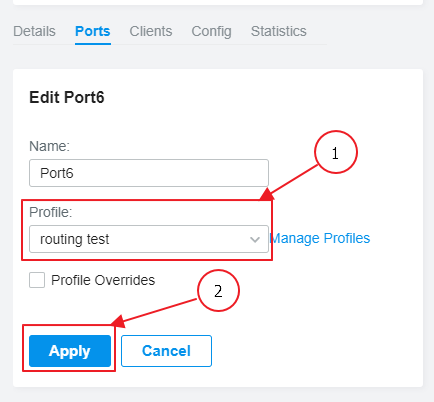

위 사진과 같이 Profile 항목을

routing test 로 설정 합니다.

​

6번 포트에 랜선을 연결한 디바이스는

서브넷 B 사설 IP를 할당받고

B 인터넷을 사용하게 됩니다.

​

​

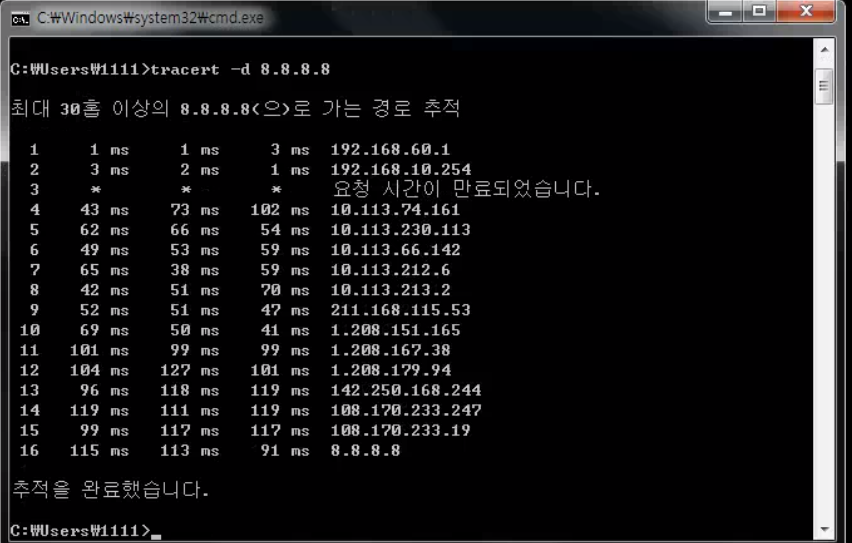

위 사진은 테스트 사진입니다.

설정 환경에 따라 값은 다릅니다.
