티피링크_STP 우선순위에 대한 테스트를 스위치에 해보았습니다.





테스트 장비

1. SG6628X 2대

2. SG3428 1대 << STP 동작은 여기서





스위치 장비 STP 우선순위 설정에 따라 포트가 실시간으로

변경되어 막히는지 확인

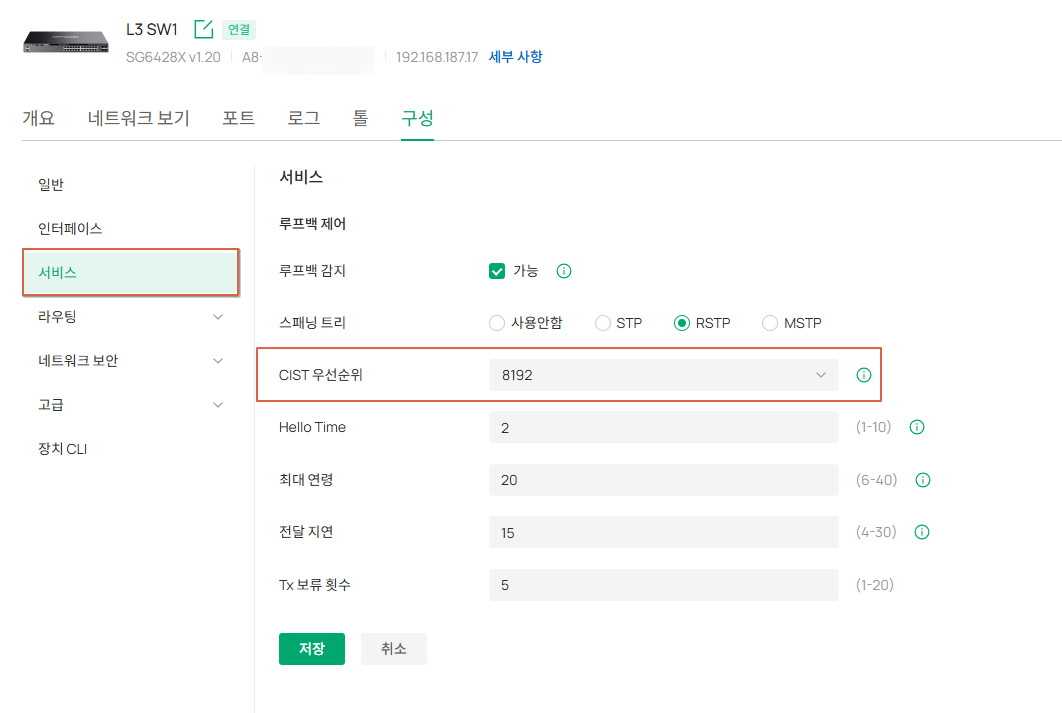

L3 SW1 CIST 값 : 8192

L3 SW2 CIST 값 : 32768 기본값

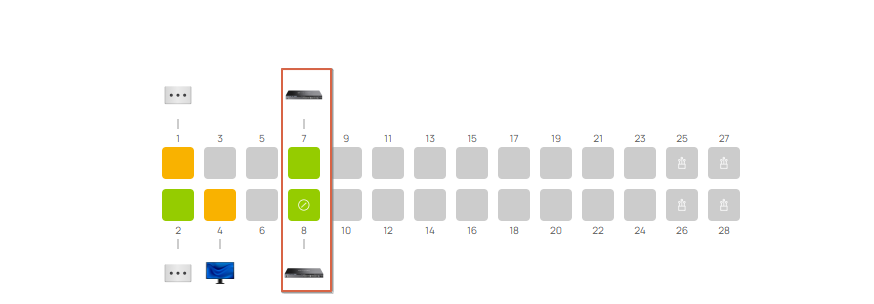

L3 SW 가 SG3428 장비에 각각 연결이 되어 있고

루핑 구성이다 보니 포트 1개는 블락된 상태입니다.



여기서 차단된 포트와 연결된 L3 SW 의 CIST 값을

다른 L3 SW 보다 낮게 설정하면 차단 포트가 변경됩니다.





** 스위치의 브리지 우선순위(Bridge Priority)



1. 경로 비용(Path Cost) — 링크 속도 기반

루트 브리지까지 도달하는 데 드는 비용을 링크 속도로 계산합니다.

속도가 빠를수록(예: 10G > 1G) 비용이 낮게 책정되며,

비용이 가장 낮은 경로가 우선적으로 선택됩니다. (수동으로 값을 강제 지정하는 것도 가능)



2. CIST 값 (브리지 우선순위, Bridge Priority)

경로 비용이 동일할 경우, 각 스위치에 설정된 브리지

우선순위(0~61440, 4096 단위, 기본값 32768)를 비교합니다.

값이 낮을수록 우선적으로 선택되며, 이 값이 가장 낮은 장비가

루트 브리지(Root Bridge)로 선출됩니다.



3. MAC 주소

경로 비용과 브리지 우선순위까지 모두 동일한 경우,

스위치의 MAC 주소를 비교합니다. MAC 주소가

더 작은(낮은) 장비가 우선적으로 선택됩니다.



.

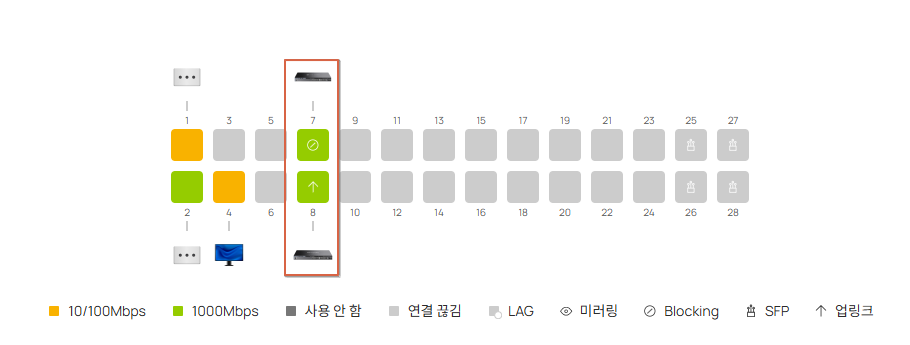

우선순위 설정 변경후 블락된 포트가 변경됨
