티피링크_L3 스위치 VRRP 구성 테스트

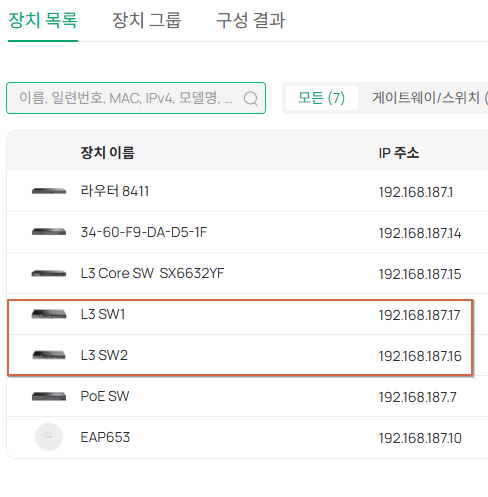

**테스트 장비



ER8411 1대

SX6632YF 1대

SG6428X 2대

SG3428 1대





SG6428 2대와 라우터 라우팅 설정

PC 에 사설 고정IP 설정

이렇게 내용이 전부입니다.



VRRP 구성시 PC에 수동으로 IP 를 구성해야 합니다.

IP 입력시 게이트웨이는 가상 IP 인 172.16.1.254 입력

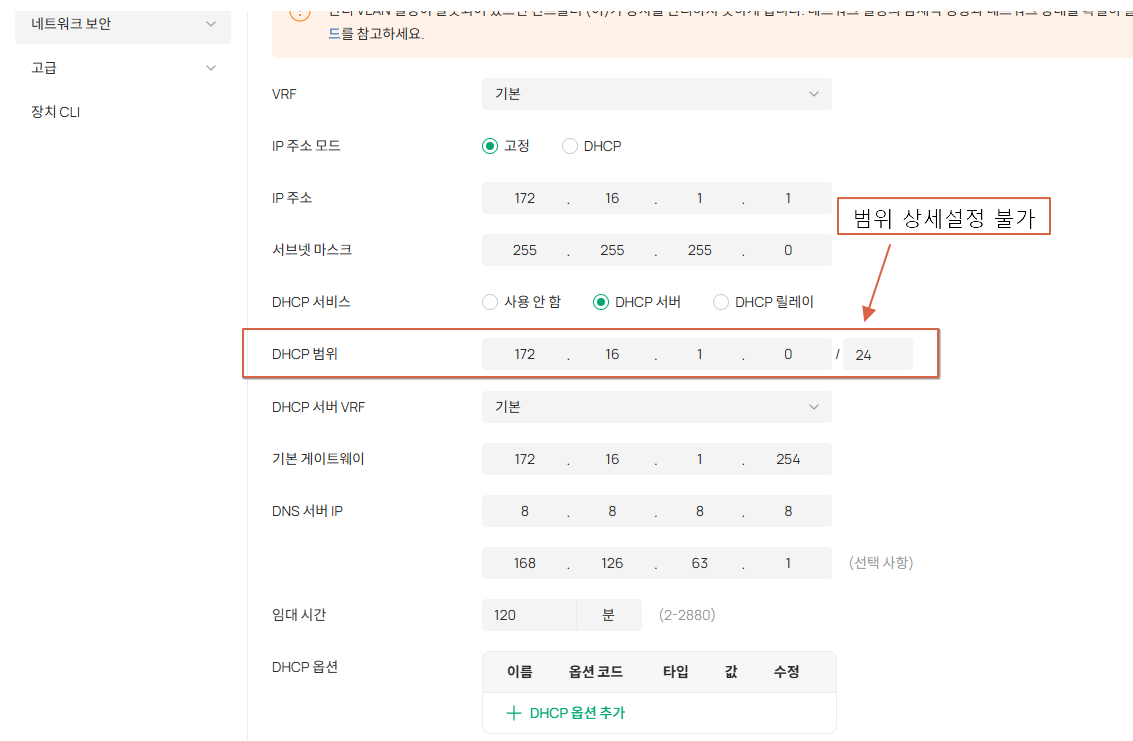

사유 : L3 스위치의 DHCP IP 설정 범위 기능이 통으로만

되다보니 L3 스위치를 DHCP 서버로 사용이 안됩니다.



SW1, SW2 에 대해 IP 를 같은 서브넷으로 분할하여 DHCP 를 설정해야 하는데

이 기능이 안됩니다. (아래 사진 참고)

.

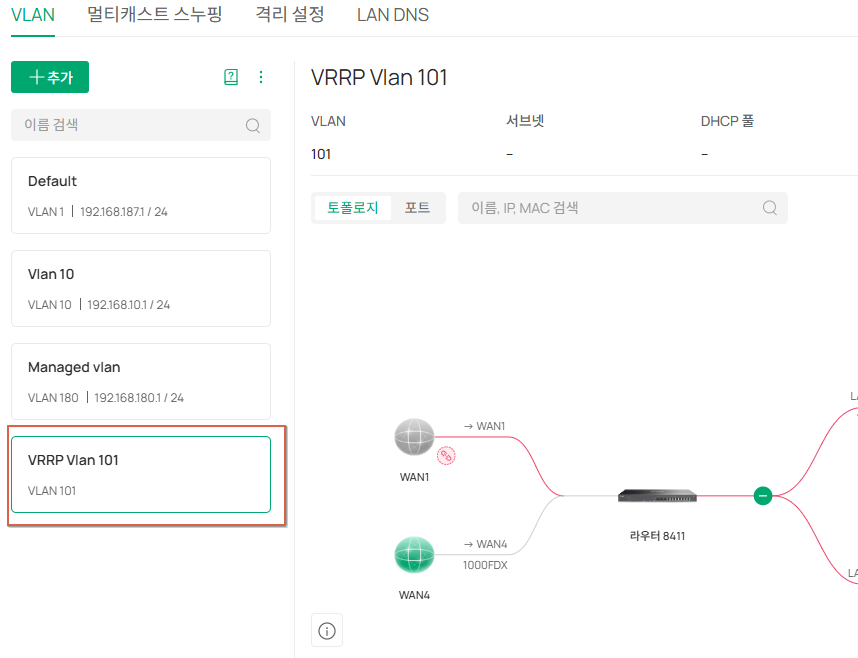

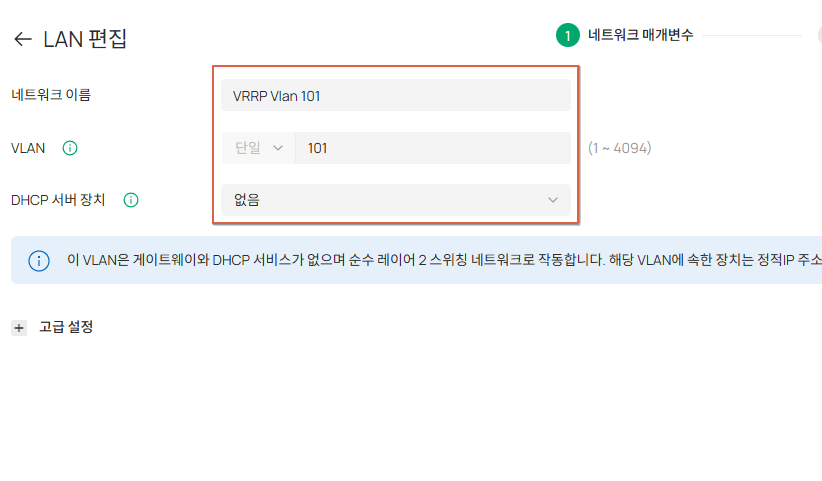

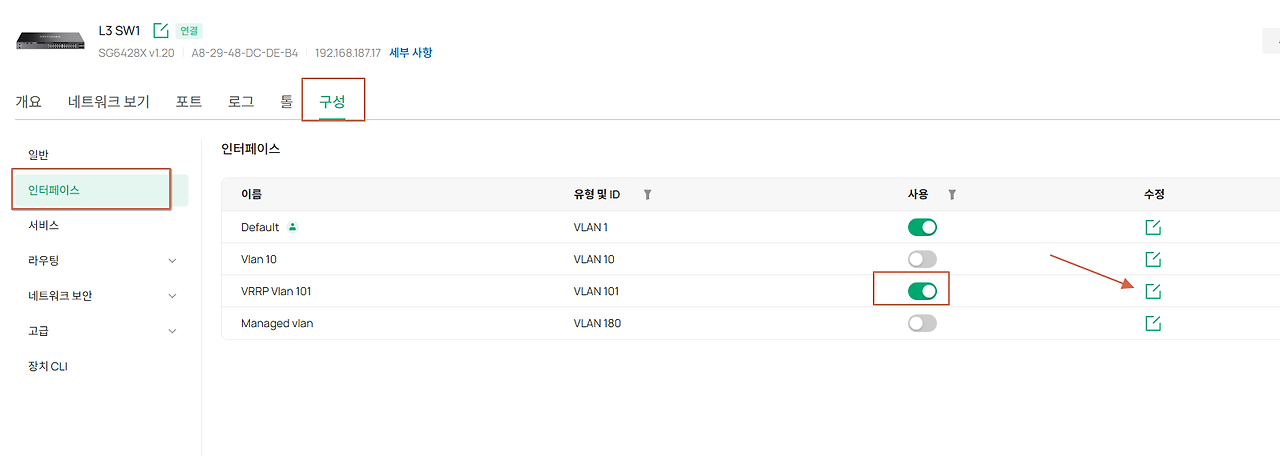

우선 VLAN 101 을 설정 합니다.



L3 SW 2대에 대해 설정을 합니다.

.

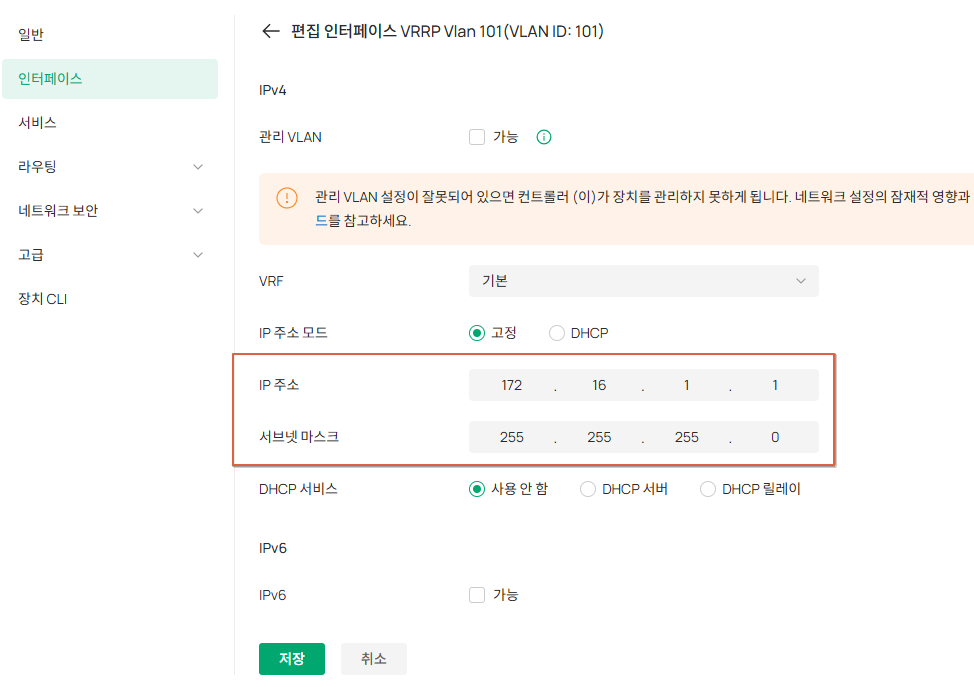

L3 SW1 은 IP 주소를 172.16.1.1 로 설정

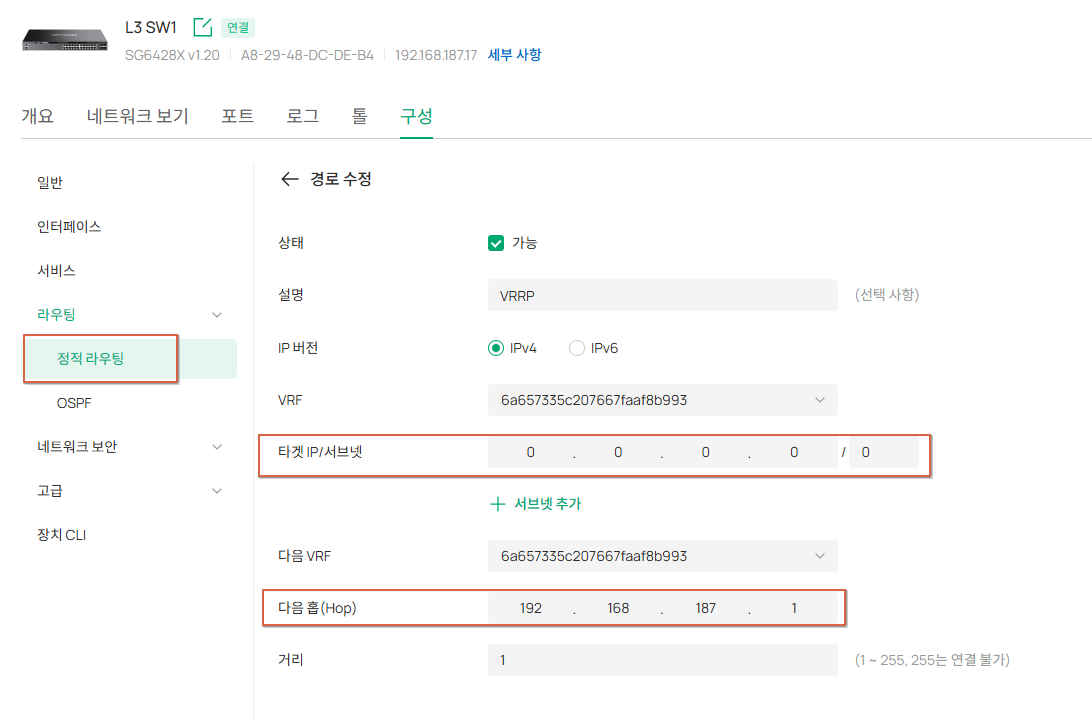

스위치 정적 라우팅 설정



하단 다음홉 192.168.187.1 << ER8411 IP주소 입니다.

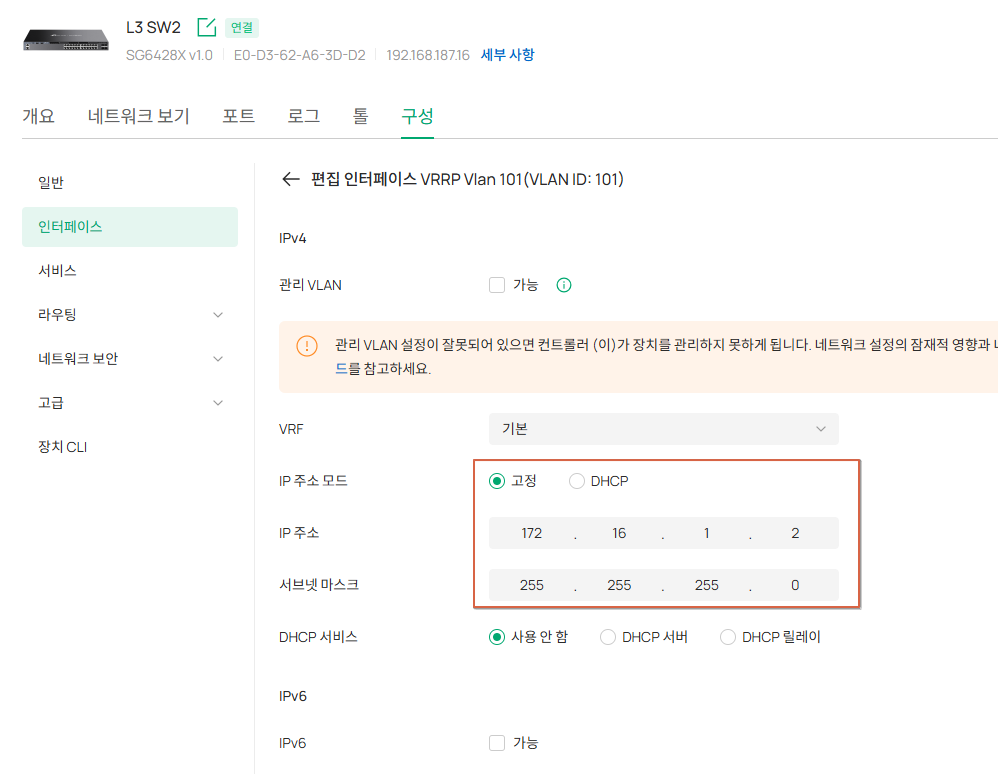

L3 SW2 은 IP 주소를 172.16.1.2 로 설정

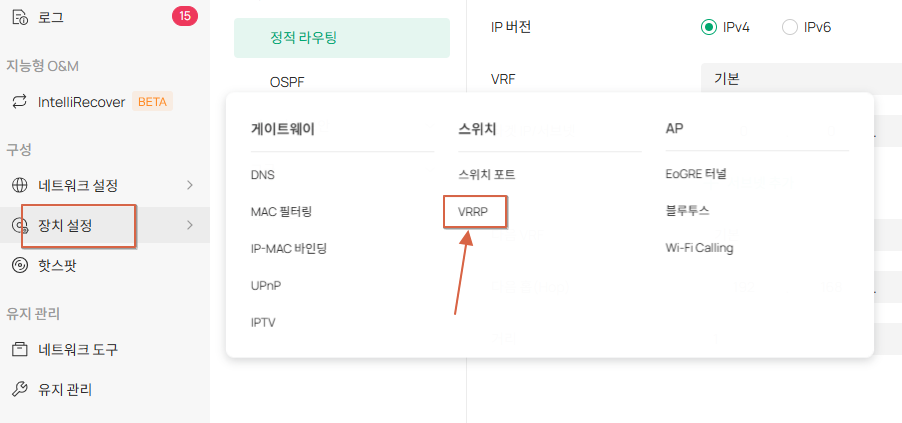

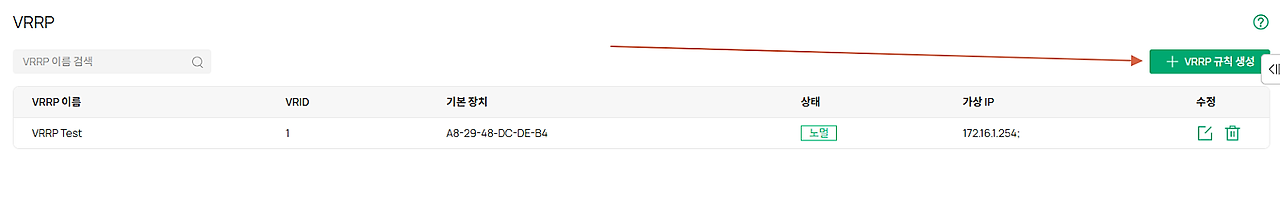

이제 VRRP 를 설정합니다.

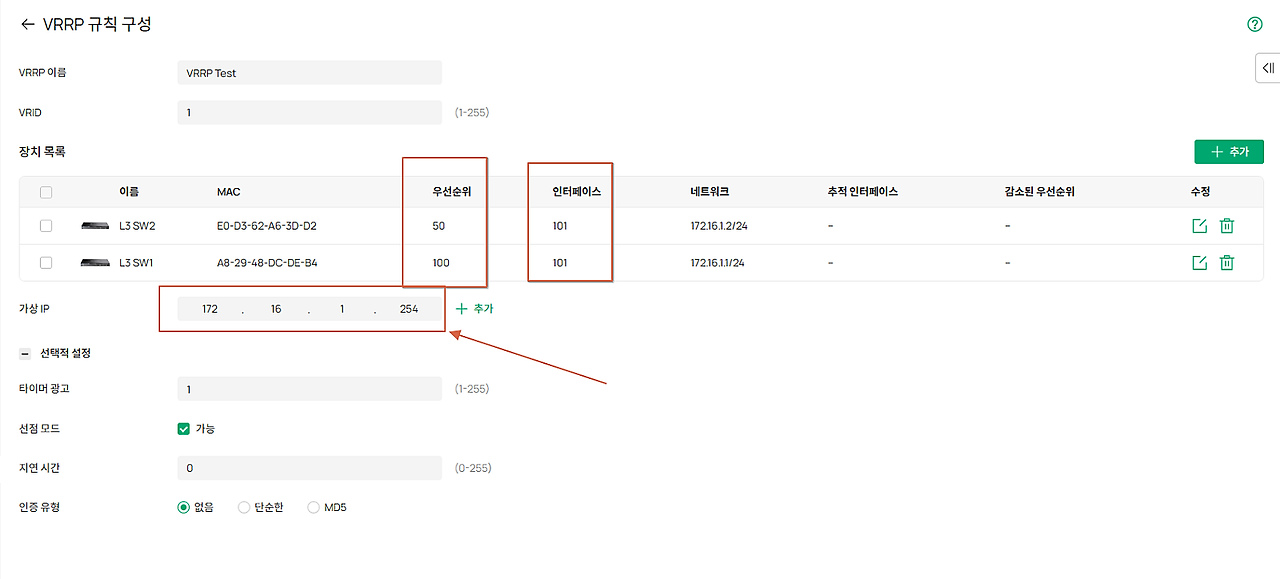

VRRP 는 가상 게이트웨이를 지정해 주어야 합니다.



L3 SW 장비가 인터넷이 안되거나 꺼져 있을 경우

가상 게이트웨이 IP 를 통해 인터넷이 됩니다.

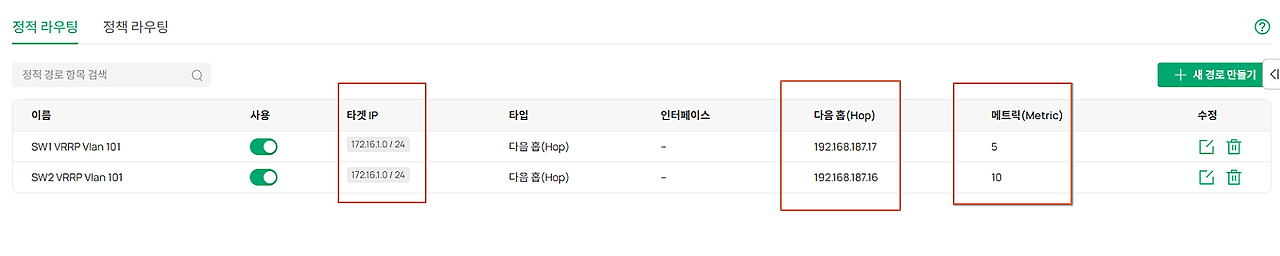

그리고 마지막으로 라우터에서 정적 라우팅을 설정합니다.

메트릭 숫자가 낮을 수록 더 선호하는 경로가 됩니다.





이렇게 하고 테스트를 아래와 같이 해 보았습니다.



그랬더니 SW1의 랜선을 뽑으면 SW2 를 통해 인터넷 응답이

잘됩니다.



다만 SW1 의 전원을 끄면... 안됩니다..



그래서 추가로 아래 설정을 더 하시면 됩니다.



** 티피링크 VRRP 설정 메뉴얼은 너무 예전거고

아래 중요한 내용도 빠져 있습니다..

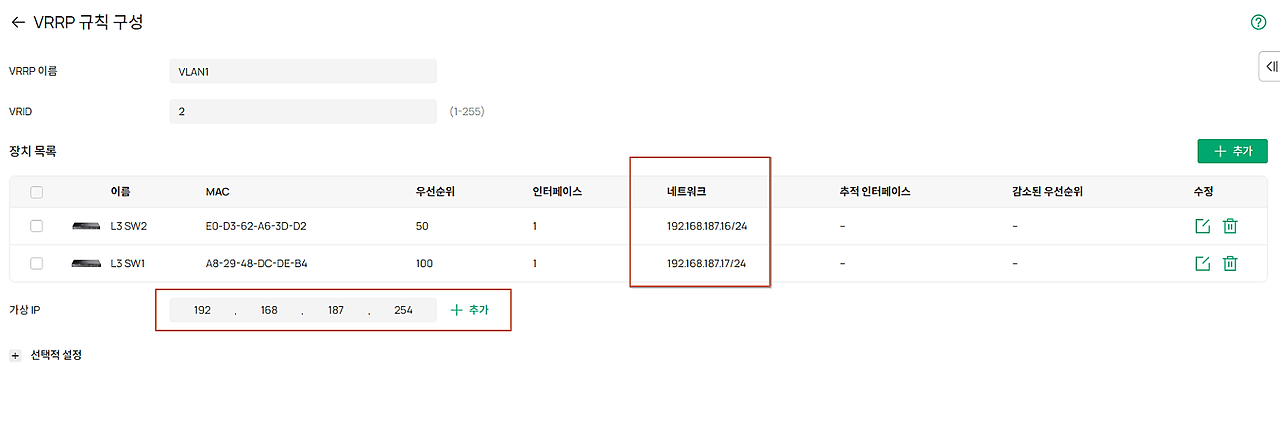

VRRP 를 추가로 다시 만듭니다.



가상IP : 192.168.187.254

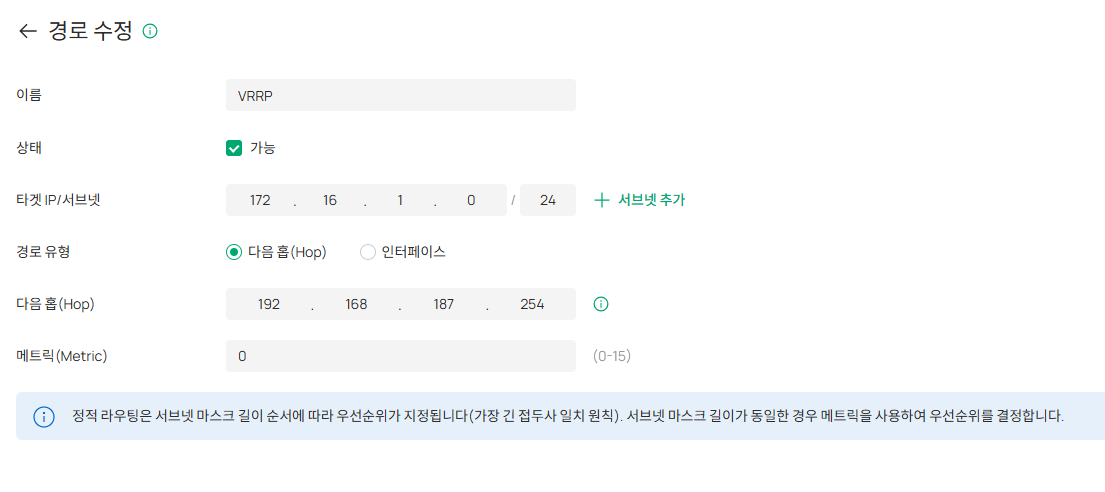

그리고 기존 라우터에 정적 라우팅을 새로 만듭니다.

다음홉 : 192.168.187.254



또한 전에 만든 라우터의 정적 라우팅을 삭제하거나 비활성화 합니다.

.

위 내용을 추가하면

SW1 장비가 꺼져도 약 1.5초내로 연결이 됩니다.







VRRP 를 설정하면서 느낀점



>> 스위치 이중화를 위한 설정의 필요로 사용을 하는데

스택 설정이 훨씬 좋은듯 합니다.. 설정 관리 이슈도 손이 많이 가고



스택 스위치 설정시 같은 모델만 스택이 되다보니 티피링크 L3 스위치중에

다른 모델을 가지고 있을경우 스위치 이중화가 필요할때는 설정해서 사용하셔도

될 듯 합니다.
